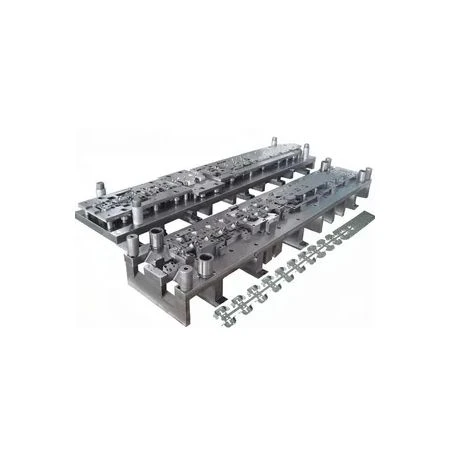

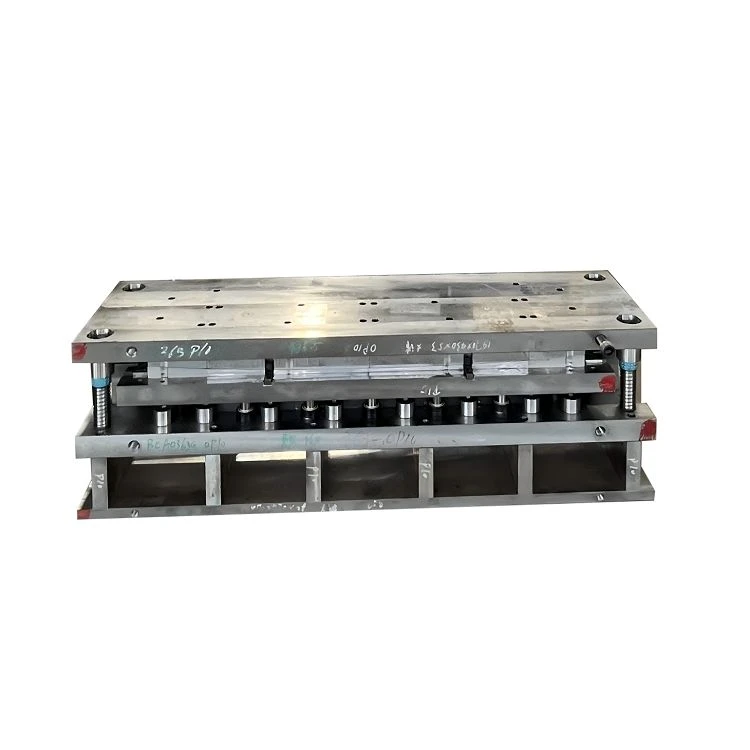

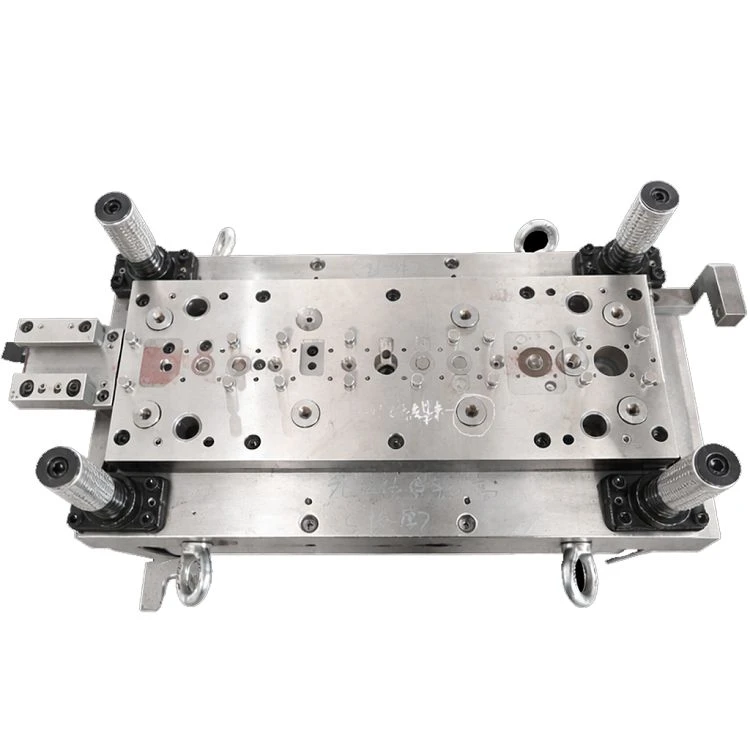

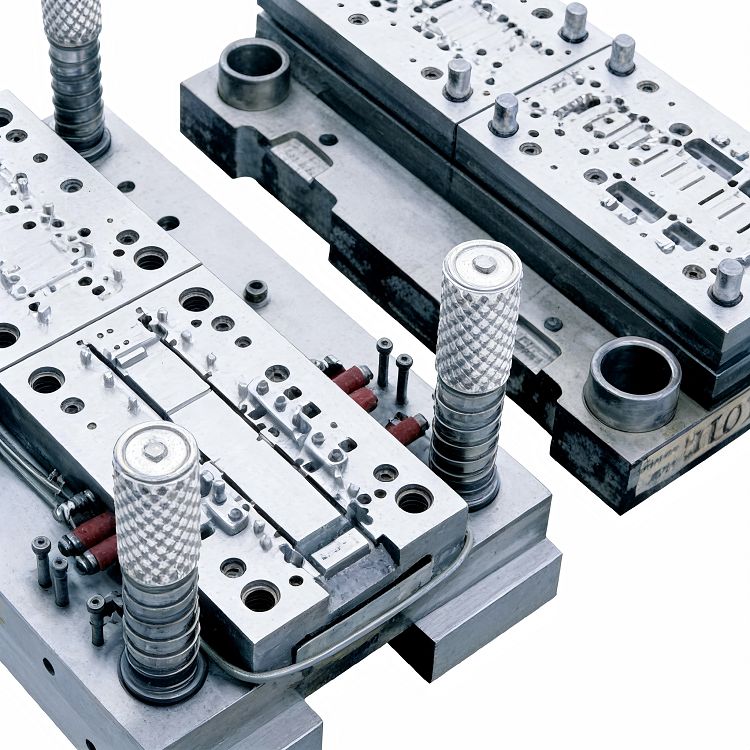

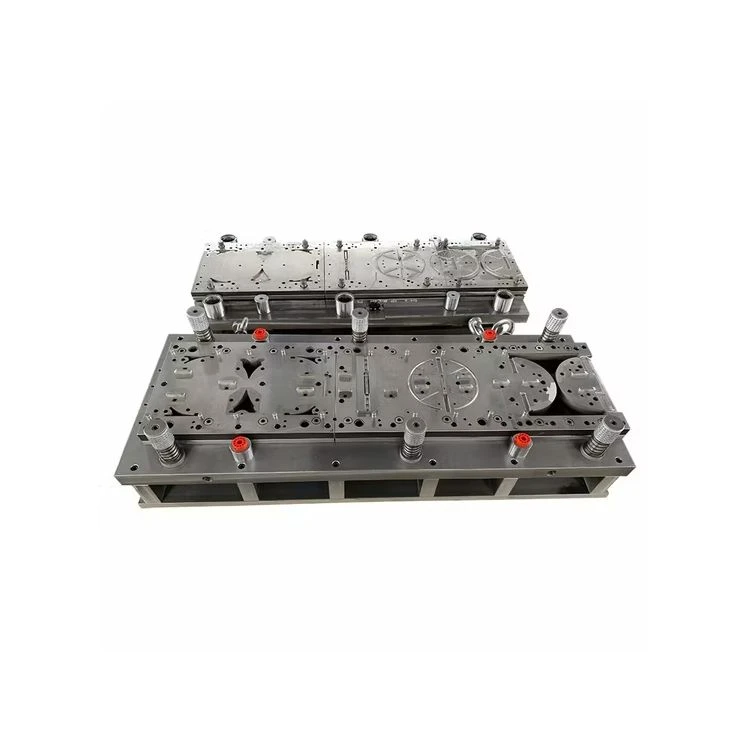

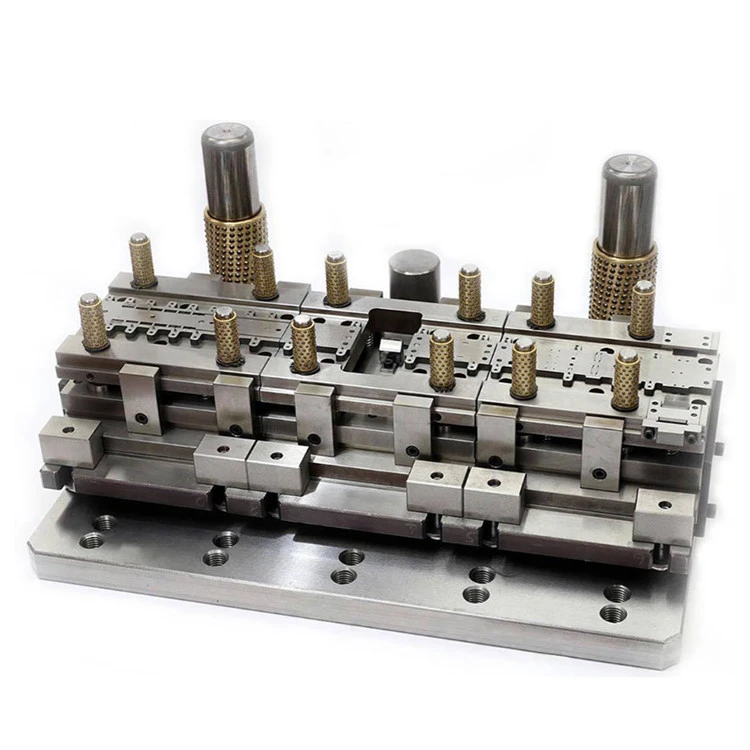

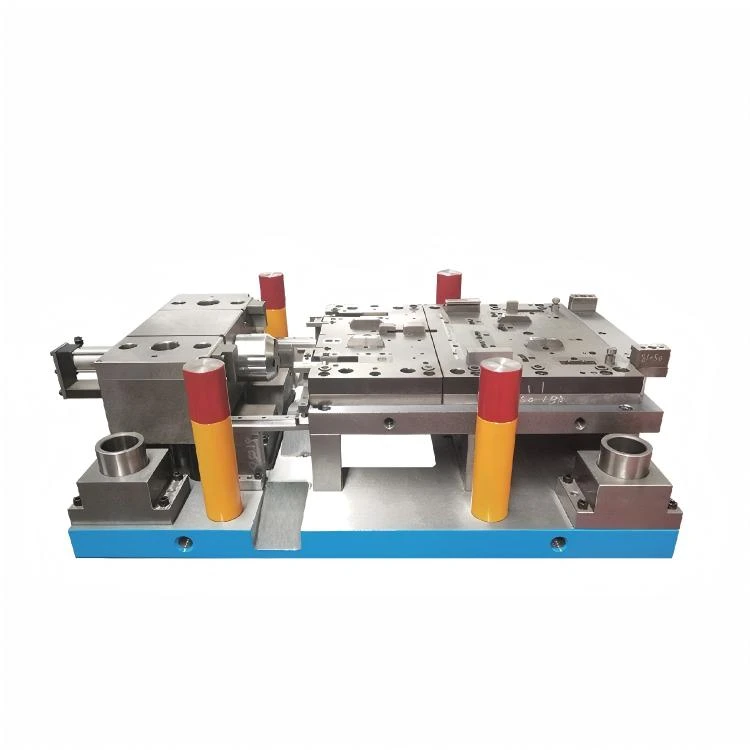

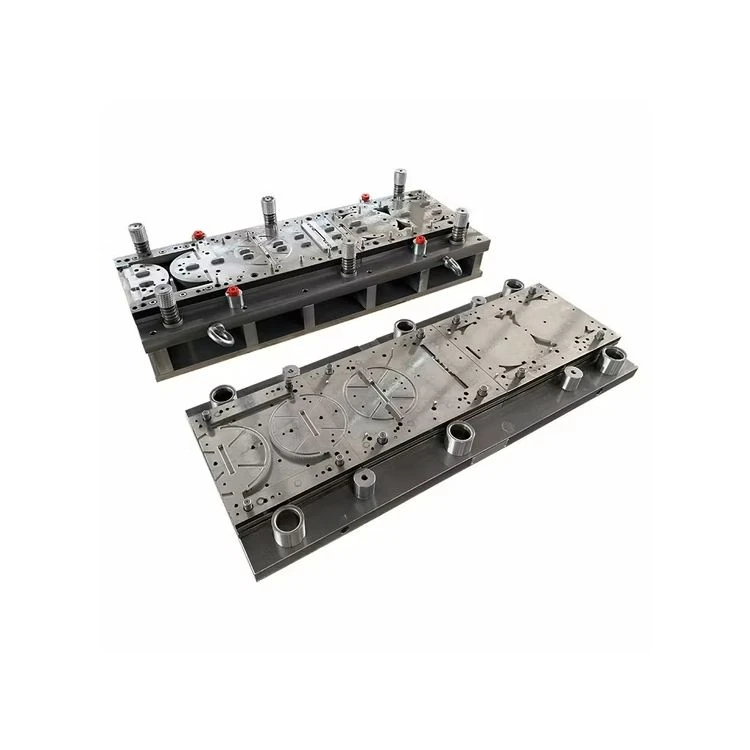

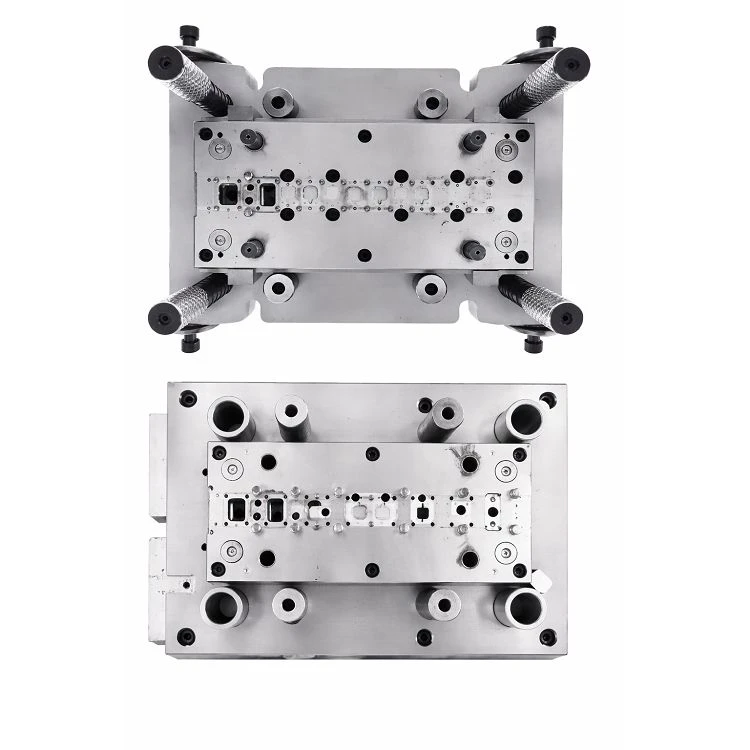

A matriz progressiva integra vários processos de fabricação-incluindo puncionamento, estampagem, dobra e conformação-em um único conjunto de matrizes com diversas estações sequenciais. Utilizando um sistema automático de alimentação de tiras, permite um fluxo de fabricação totalmente contínuo e automatizado, desde a matéria-prima até o produto acabado.
Atributo
| Categoria |
Matriz de componente eletrônico |
| Nome do modelo | SY-CON-015 |
| Peso | 120kg |
|
Etiquetas |
5G, micro{1}}eletrônica, carboneto de tungstênio |
Nossas soluções de matrizes progressivas
Os principais recursos de nossas soluções são integração de múltiplas-estações, alimentação contínua de tiras e estampagem de alta-velocidade. Nossa filosofia de projeto se concentra na precisão de alta-velocidade, estabilidade e facilidade de manutenção. Ao integrar estações modulares de alta-precisão com mecanismos de alimentação inteligentes, superamos problemas comuns do setor, como grandes desvios de passo, manutenção complexa e quebra de material.

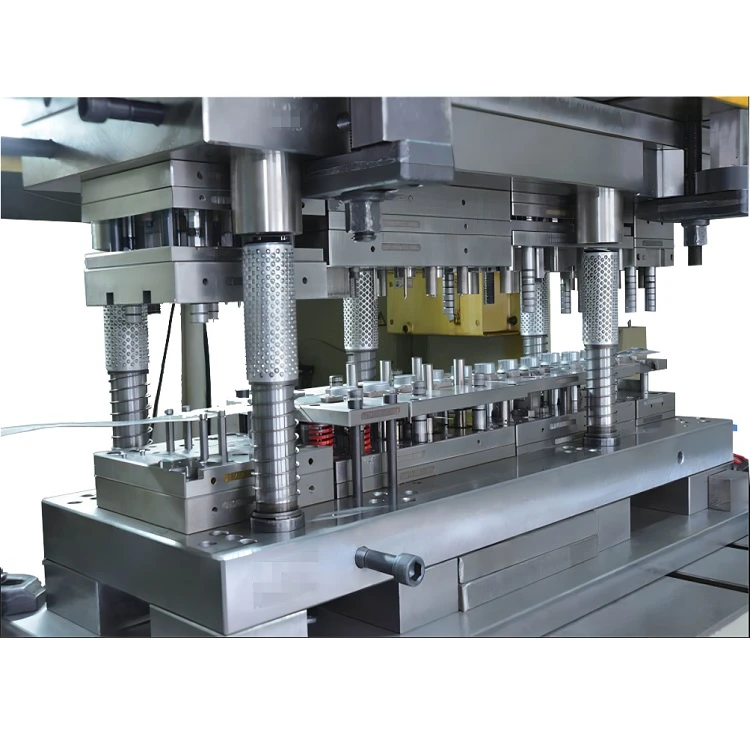

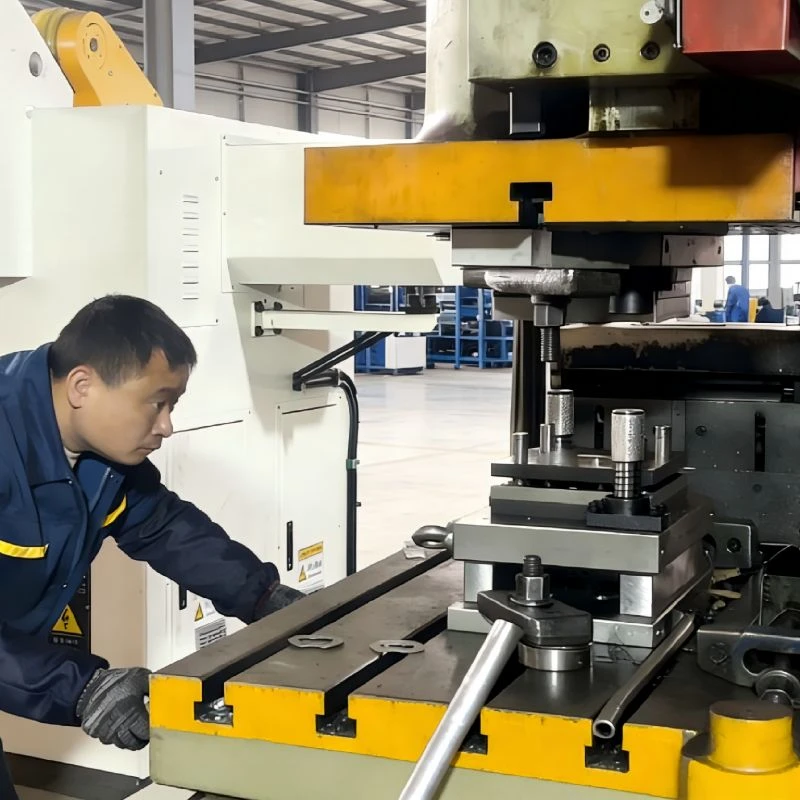

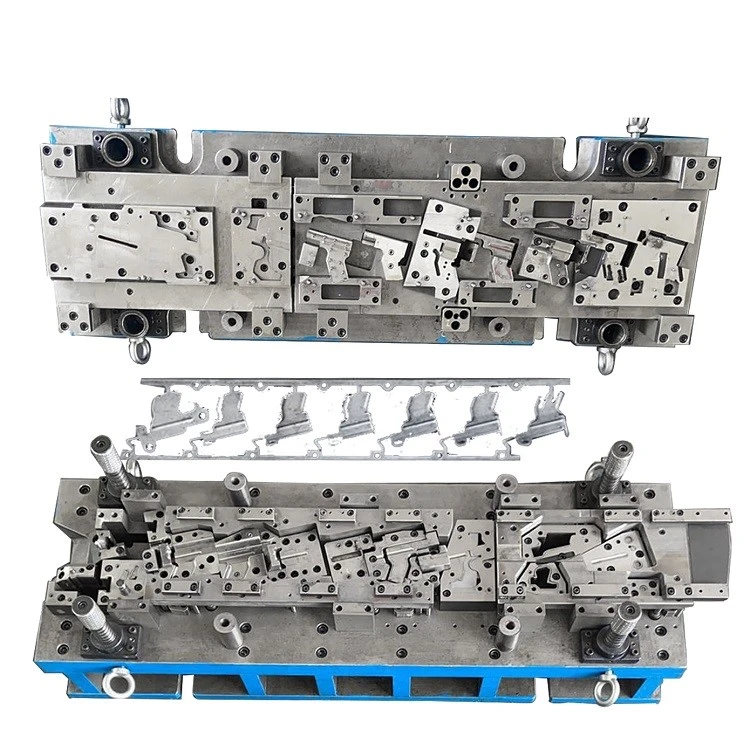

Estojo de Estampagem Progressiva
A principal vantagem de nossas matrizes progressivas é a eliminação da intervenção manual, permitindo uma produção em massa de alta-velocidade, contínua e totalmente automatizada.
Desafios Técnicos e Controle de Qualidade
O desvio do passo é um grande risco na estampagem. Utilizamos um algoritmo de controle de pitch de loop-fechado-autodesenvolvido combinado com sistemas de servoalimentação importados de alta-precisão. Isso garante erro próximo de{5}}zero, restringindo o desvio de passo-único a ±0,002 mm.
Nossa estrutura modular removível permite a rápida remoção e substituição de módulos de estação específicos sem desmontar todo o conjunto de matrizes. Isto reduz significativamente o tempo de inatividade, encurtando o ciclo de manutenção em 60% em comparação com a média da indústria.
Nosso sistema exclusivo de controle de tensão inteligente fornece monitoramento-em tempo real e ajuste automático, mantendo o desvio de tensão dentro de 2%. Isso garante uma alimentação suave e 100% de consistência dimensional na produção em massa.
Usamos aço de matriz importado premium ASP23 para garantir dureza uniforme (HRC 62-64) em todas as arestas de corte. Combinado com nosso sistema de monitoramento de desgaste em tempo real, o ciclo de substituição da lâmina é estendido em 60%, minimizando o tempo de inatividade e maximizando a estabilidade contínua da produção.
Seu especialista em dados progressivos
Como um fabricante experiente de ferramentas, trazemos ampla experiência em projetos e recursos comprovados de projeto para atender a uma ampla gama de requisitos do cliente.
-
3000 +Casos de design de matriz progressiva
-
20 +Engenheiros de ferramentas experientes
Perguntas frequentes
P: Que tipo de peças NÃO são adequadas para matrizes progressivas?
R: Peças com geometrias 3D muito complexas, requisitos de estampagem profunda ou grandes dimensões estruturais podem não ser adequadas. Nesses casos, as matrizes de transferência geralmente são uma opção melhor.
P: Como você garante a precisão da alimentação em uma matriz progressiva?
R: A precisão da alimentação é crítica para manter a consistência do tom. Otimizamos o layout das tiras, a compatibilidade do sistema de alimentação e as estruturas de orientação para garantir a progressão estável do material durante todo o processo de estampagem.
P: Como você controla o layout das tiras para eficiência do material?
R: Projetamos layouts de tiras otimizados com base na geometria da peça e nas propriedades do material, reduzindo a taxa de refugo e mantendo a integridade estrutural durante a conformação.
P: Como você reduz o tempo de inatividade na produção em massa?
R: Nós nos concentramos na durabilidade da ferramenta, no design de estrutura estável e na facilidade de manutenção para minimizar o tempo de inatividade inesperado durante a produção contínua.
P: As matrizes progressivas podem lidar com materiais-de alta resistência?
R: Sim, mas requer seleção adequada de material, qualidade do aço para ferramentas e tratamento térmico. Projetamos ferramentas especificamente para lidar com aços-de alta resistência sem desgaste prematuro.
P: Como garantir a qualidade consistente das peças em todas as estações?
R: Cada estação é projetada e validada para garantir a estabilidade do processo, para que a precisão dimensional e a qualidade da conformação permaneçam consistentes durante toda a sequência de estampagem.
P: Qual é o ROI típico de um dado progressivo?
R: Embora o custo inicial do ferramental seja mais alto, as matrizes progressivas proporcionam economia de custos a longo-prazo por meio de alta eficiência, mão de obra reduzida e menor custo de produção por{1}}peça.
P: Como você valida um dado progressivo antes da entrega?
R: Realizamos testes para verificar a alimentação da tira, a sequência de formação, a precisão dimensional e a estabilidade geral da produção sob condições reais de operação.
P: O que você precisa de nós para iniciar um projeto de matriz progressiva?
R: Exigimos desenhos de peças, especificações de materiais e volume de produção. Com base nisso, podemos avaliar a viabilidade e propor a solução ideal de ferramentas.
Tipos de matrizes de estampagem
- Matriz de estampagem única
- Matriz Composta
- Dados de transferência
- Dados de transferência
-
Matriz de estampagem únicaEstrutura:Design de operação-simples e único, sem estações vinculadas
Tolerância:±0,01–0,05 mm
Eficiência:Inferior, requer transferência manual
Desafios:Desvio de posicionamento, desgaste das bordas
Melhor para:Produção-de baixo volume, prototipagem e peças complexas -
Matriz CompostaEstrutura:Várias operações em uma estação
Tolerância:±0,005–0,02mm
Eficiência:Médio a alto
Melhor para:Supressão de alta-precisão e peças simples -
Dados de transferênciaEstrutura:Multi-estação com sistema de transferência
Tolerância:±0,005–0,03 mm
Eficiência:Alta automação
Melhor para:Peças complexas e produção em-grande escala -
Dados de transferênciaEstrutura:Multi-estação com sistema de transferência
Tolerância:±0,005–0,03 mm
Eficiência:Alta automação
Melhor para:Peças complexas e produção em-grande escala
